IMAGERIE AFM

Grandeur mesurée	Moyen	échelle et sensibilité	Interrelation	Exemple	Préparation

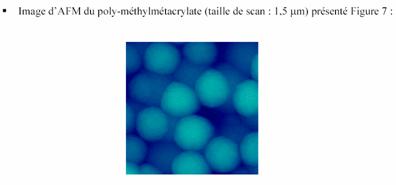

Déplacement de la pointe détection des forces inter-atomiques (capillaires, électrostatiques, Van der waals, frictions…)	* Pointe placée à une distance d (qq nm) de la surface de l'échantillon. * Pointe déplacée par rapport à l'échantillon dans les trois dimensions grâce à un système de transducteurs piézoélectriques. * Position de la sonde mesurée par l'intermédiaire d'un laser focalisé à l'extrémité du levier. * Un photodétecteur collecte la réflexion de ce signal laser è permet de détecter les variations locales des forces. attractions de Van der Waals, répulsion de contact, forces capillaires, interactions coulombiennes, magnétiques etc.	Moléculaire Nanomètre - profondeur d'analyse inférieure au nanomètre : 0,2 à 0,3 nm - taille de la zone analysée: de l’ordre de 0,01 µm2 ; - tous les éléments sont détectables forces : Polarisation KEESOM DEBYE LONDON	Rugosimètre, microscopie optique, à transmission électronique	Voir ci-dessous	Pas de préparation particulière (standart) - Travail sous différentes atmosphères : air, ultravide, eau taille d’échantillon 100 * 100 micromètre

Remarques : - analyse « non destructive »;

- possibilité d'analyser des échantillons isolants

RUGOSIMETRE

Grandeur mesurée	Moyen	échelle et sensibilité	Interrelation	Exemple	Préparation
Rugosité arithmétique moyenne : Ra = valeur moyenne de | y | sur toute la longueur d'analyse. Remarque : la valeur moyenne de y est nulle. L'équation de la ligne moyenne est y = 0. Rugosité quadratique moyenne : Rq = racine carrée de la valeur moyenne de y² sur toute la longueur d'analyse. Pic maximal : Rp = ymax Creux maximal : Rc = | ymin | Rugosité totale : Rt = Rp + Rc	un rugosimètre (ou profilomètre) est équipé d'un palpeur se déplaçant sur la surface. Analyse numérique du mouvement vertical de la pointe du palpeur è détermination des rugosités (Ra, Rp...)	La figure ci-dessus met en valeur l’importance du rayon de courbure de la pointe du palpeur	AFM, microscopie optique, à transmission électronique, rugosimètre sans contact	Voir ci-dessous	Pas de préparation particulière (standart) - Travail sous différentes atmosphères : air, ultravide, eau surface de mesure plate ou convexe gamme de : Rz = 0.2 à 60 micromètres Ra = 0.05 à 15 micromètres (suivant le matériel)
