CARACTERISATION







DES







   MATERIAUX


MICROSCOPE OPTIQUE





Grandeur mesurée

Moyen

Echelle

Sensibilité

Inter relation

Préparation

Remarque

Þ  Tailles

Þ  Distances

1.    Analyse qualitative

® schéma

2.    Analyse quantitative

® Taux

® facteur de forme

® distance entre phase

® sphéricité, etc.

Þ  M.O.

Þ  Eclairage

® Transmission

® Réflexion

® lumière classique

® polariseur + Analyseur

® champ clair ou noir

*                   Interférence (NORMARSKI)

Þ   > 1 µm

Þ  vs contraste entre phase

Þ  MEB

Þ  MET (TEM)

Þ  1ère étape obligatoire avant de faire du MEB ou du MET.

Þ  Faciès de rupture.

Þ  Polissage.

Þ  Eventuellement

·      Attaque sélective

·      Colorants

·      Filtres

·      Marqueurs



Þ   Couplage.

Þ   Analyse morphologique qualitative.

Þ   Filtrage numérique « postprocessing ».

Exemple d’image de PP et EPDM.


TRACTION





Grandeur mesurée

Moyen

Echelle

Sensibilité

Inter relation

Préparation

Remarque

Þ   Module

Þ  Résistance mécanique

Þ  A% : allongement

Þ   sy : contrainte

Þ   snomi : F/A0

Þ   svraie : F/S

Þ   l = l/l0

Þ   e = ln l/l0

Þ   A% = 100. Dl/l0

Þ  Striction à la rupture

z = [(So-Su)*100]/So

*                    Machine de traction

*                    Capteur force

*                    Capteur déplacement

Þ  Mpa / Pa

Þ  mm

Þ  N

Þ  J = N * m

Þ  Utilisation d’extensomètre

Þ  DMTA

Eprouvettes normalisées

Þ  Norme NF ISO 527-1 à 527-5



Exemple d’éprouvette :





Avec une longueur minimum de 150 mm.

 Essai réaliser sur 5 éprouvettes conditionnées à température ambiante.



Exemple de courbe obtenu :









ESSAI VICAT





Grandeur mesurée

Moyen

Echelle

Sensibilité

Inter relation

Préparation

Remarque

Þ Seuil de ramollissement.

*                    Appareil de mesure de température de ramollissement VICAT.

Þ   Température

Þ   mm

Þ   °C/h

Þ  HDT essais de fléchissement sous charge.

Þ  Essai de Martens, déformation à la chaleur, degré de comportement à la chaleur.

Þ   Essai de torsion

Dimension des éprouvettes :

  • L = 10 mm
  • l = 10 mm
  • 3 < e < 6.5 mm

Þ  Norme NF T51-021

Þ  Norme EN ISO 306




VISCOSITE A

L’ETAT SOLIDE





Grandeur mesurée

Moyen

Echelle

Sensibilité

Inter relation

Préparation

Remarque

Þ h viscosité

Þ q = contrainte

Þ temps d’écoulement



*                     Rhéomètre capillaire.

Þ   seconde

Þ   température

Þ   gramme

Þ   bonne sensibilité

Þ   MFI

Þ  Viscosité à l’état liquide

Þ  Masse molaire

Þ   Nettoyer l’appareil.

Þ   Choisir le capillaire.

Þ  Insérer les grains de polymère afin de remplir les ¾ du baril.

Différentes marques de machines

Exemple de courbe obtenu :


ANALYSE THERMIQUE

DIFFERENTIELLE





Grandeur mesurée

Moyen

Echelle

Sensibilité

Inter relation

Préparation

Remarque

Þ DT : différence de température entre l’échantillon et la référence.

*                     Programme de température.

*                    Thermocouples

Þ  Sensibilité < DSC

Þ   DSC

Þ  DMTA (Ta)

Þ   DETA (Ta)

Þ  Les échantillons doivent être plats.

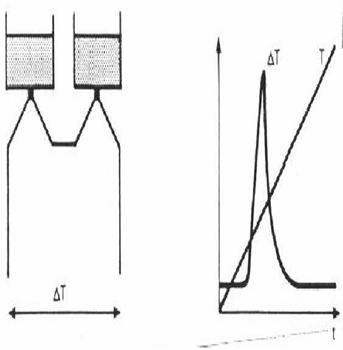

Exemple de courbe :
